1. YYQ-5（16）A產品介紹

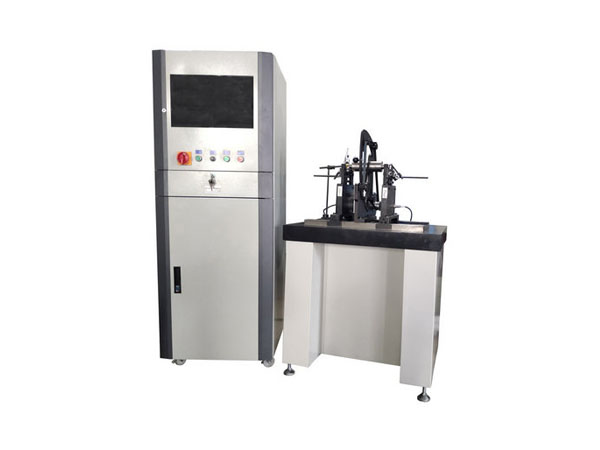

YYQ-5（16）A是圈帶驅動硬支承支承臥式雙面動平衡機，設備型號產品可較高轉速平衡機。適合增壓器轉子、小型電機轉子、木工、小型的水泵或者風機葉輪、跑步機滾筒、貫流風機葉輪等工件平衡?？稍趩蚊?、雙面及多個校正面上進行平衡測量，適合軸類、盤類外伸轉子。具有 效率高，精度準確，顯示直觀，質量可靠的優點。
2.測量系統
★工業控制計算機， 19英寸液晶顯示器（可根據客戶需要配觸摸屏），Windows操作平臺
★配本公司自主開發平衡測量系統。通用軟件功能齊涵蓋了國內主流平衡機軟件所具有的所有功能，操作全部采用漢化菜單結構，操作步驟文字提示；專用軟件包括：各類全自動平衡機軟件、帶有角度跟 蹤功能的軟件、帶有自動定位功能的軟件、傳動軸多軸聯校的軟件等
★測量系統性能強大：任意工件定標，測量轉速范圍寬80轉/分開始啟測，測量速度塊，不平衡量幅值和相位穩定，高去重率和分離比，高靈敏度
★軟件帶許用不平衡量計算器，操作人員只需要輸入工件的許用震動精度級、質量、工作轉速、和半徑點擊計算就能夠得 到工件允許剩余不平衡量的克數
★軟件完全自主開發，可根據客戶要求修改或添加軟件功能（例如掃描二維碼添加工件身份名稱至測量結果中保存起來，以便將來質量追究）
3.機械部分和控制
★床身采用HT200整體鑄造，兩條T型平行導軌。擺架經線切割配對加工而成，一致性和剛性好。配工裝臺，操作者更舒 適
★配微電機做為源動力，采用塔形電機帶輪可以避免皮帶輪與工件的同頻干擾。
★圈帶采用上壓式結構，皮帶掛在緊機構上，上下工件無需掛摘皮帶，方便快捷。
★調速系統采用變頻器調速，軟啟動軟停車
注：想了解設備更詳細的情況請與我們聯系
廠家標準配置參數
|
設備型號 |
YYQ-5A |
YYQ-16A |
|
工件質量范圍kg |
0.1-5 |
0.3-16 |
|
工件最大直徑mm |
500 |
500 |
|
兩支撐間距mm |
60-550 |
60-550 |
|
圈帶拖動處直徑范圍mm |
15-200 |
15-200 |
|
支撐軸徑mm |
5-36 |
5-36 |
|
平衡轉速r/min |
拖動處直徑100mm時400-1400 |
拖動處直徑100mm時400-1400 |
|
最小剩余不平衡量 |
≤0.5gmm/kg |
≤0.5gmm/kg |
|
不平衡量減少率% |
≥90% |
≥90% |
|
測量時間 |
10S（和測量轉速及設定周期有關） |
10S（和測量轉速及設定周期有關） |
|
電機功率 |
0.18KW |
0.18KW |
|
調速方式 |
變頻調速 |
變頻調速 |
|
傳動方式 |
圈帶 |
圈帶 |
|
設備電源 |
三相AC 380V,50/60HZ |
三相AC 380V,50/60HZ |
★以上為本廠標準配置設備參數，我們支持產品定，制根據客戶的需求對設備的最大及長度，滾輪支撐工件的軸徑范圍做設備結構允許的合理改變
★如有需要設備可以匹配電器適合單相AC220V, 50/60HZ電源
★設備可以增加不影響測量性能的合理附件，比如防護
